硅电容：电路中的精密储能单元

在追求极致性能的现代电子系统中，传统电容在某些场景下已难以满足要求。一种基于半导体工艺的特殊电容——硅电容，正日益成为高频通信、高性能计算等尖端领域的关键元件。



一、什么是硅电容？

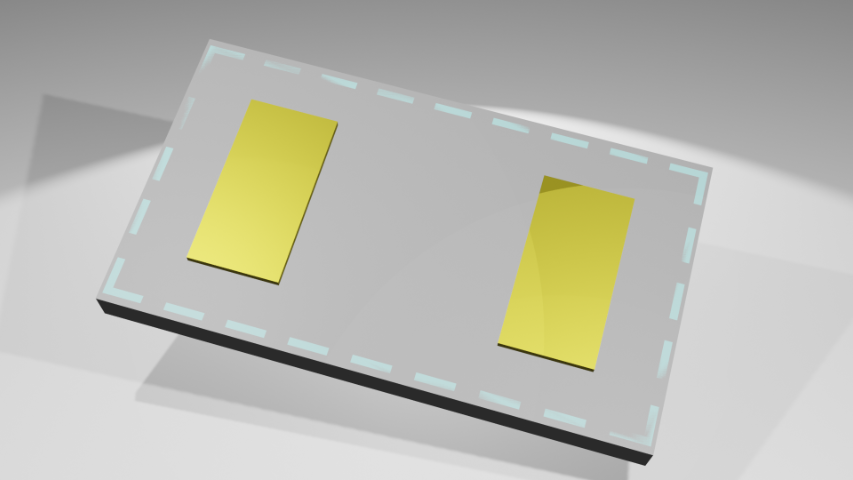

硅电容，顾名思义，是一种以硅作为主要基底或介质材料的电容器。它的制造工艺与集成电路（IC）相似，都是在硅晶圆上通过薄膜沉积、光刻、蚀刻等半导体技术加工而成。这种制造渊源使其天生就带有半导体器件的精密特性。

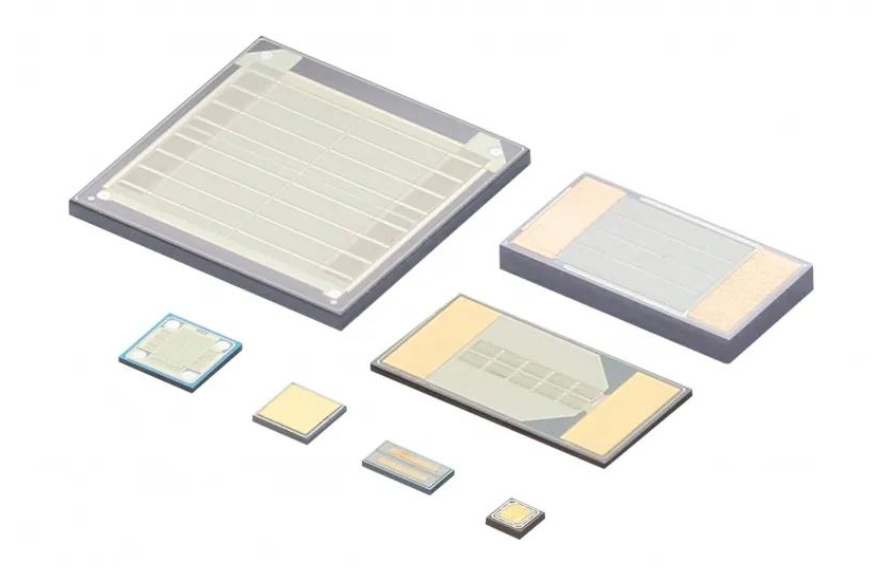

与我们熟悉的MLCC（多层陶瓷电容）或电解电容不同，硅电容并非通过堆叠陶瓷介质或电解液形成电容，而是在硅片上构建出精密的立体结构（如深沟槽或柱状阵列），以此在极小体积内实现极大的有效面积，从而获得可观的电容值。

二、硅电容的突出特点

硅电容的独特之处源于其半导体制造工艺，主要体现在以下几个方面：

1. 卓越的频率特性与低ESL

由于采用微型化、一体化的结构设计，硅电容的寄生电感（ESL）极低。这使得它在高频下（可达GHz级别）的阻抗依然能保持很低，去耦效果远优于普通MLCC。在高频电路中，它是保障电源完整性的“利器”。

2. 极高的稳定性和可靠性

硅电容的电容值几乎不随温度、电压和时间的变化而漂移，具有极佳的稳定性和长期可靠性。这对于要求苛刻的汽车电子、航空航天及医疗设备至关重要。

3. 微型化与集成潜力

半导体工艺使得硅电容可以实现极小的封装尺寸（如0201、01005乃至更小），并且可以与硅基芯片（如CPU、FPGA）通过先进封装技术（如2.5D/3D IC）集成在一起，最大限度地缩短互连距离，提升整体系统性能。



三、硅电容vs.传统MLCC

虽然MLCC应用广泛且成本更低，但在以下场景中，硅电容展现出不可替代的优势：

高频去耦：在高速数字电路（如服务器CPU、网络处理器）中，芯片供电引脚需要瞬间的大电流。由于“电感效应”，距离芯片较远的MLCC无法及时响应，而可以放置在芯片正下方或集成在封装内的硅电容，能提供最快速、最洁净的电源。

高温环境：硅电容的工作温度范围很宽，高温性能衰减远小于MLCC。

无噪声：MLCC在受到机械应力时可能会产生压电效应噪声，影响高精度模拟电路（如麦克风、传感器）。硅电容没有压电效应，非常适合这类应用。

四、应用中的注意事项

尽管性能优异，硅电容的应用也需权衡其特点：

成本考量：硅电容的制造成本远高于MLCC，这限制了它只能应用于对性能要求极高、对成本不敏感的高端领域。

容量与电压限制：受限于硅基底的面积，单片硅电容的容值通常不会做得非常大（常见于nF级至μF级），且工作电压一般较低。大容量、高电压的应用仍是电解电容和特定MLCC的天下。

静电敏感：作为半导体器件，硅电容对静电放电（ESD）比较敏感，在拿取和焊接时需要做好充分的防静电措施。



总结

硅电容代表了电容技术向半导体级的精密化、集成化发展的前沿方向。它并非要取代所有传统电容，而是在特定的高性能赛道中，通过其卓越的高频特性、稳定性和微型化能力，解决了传统电容无法突破的瓶颈。随着集成电路朝着更高速度、更高集成度发展，硅电容的角色将愈发重要。
